FW150RM设置指南(三)——Repeater模式应用

FW150RM设置指南(三)——Repeater模式应用

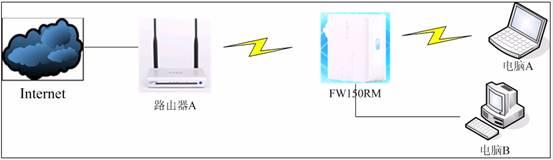

Repeater模式利用设备的无线接力功能,实现无线信号的中继和放大,并形成新的无线覆盖区域,最终达到延伸无线网络的覆盖范围的目的。其组网模式如下图:

fast迅捷路由管理app,falogincn设置密码手机,迅捷路由器fr40报价,迅捷路由器上不去网,falogin.cn怎么登录页面,falogin登陆页面,falogin.cn创建登录密码上网设置

在图中假设电脑A和B要访问Internet,可是路由器A的信号无法到达电脑A,此时我们可以在中间加一个FW150RM对路由器A的信号进行中继,从而实现电脑A和B可以访问Internet。我们可以把FW150RM设置为对路由器A的中继,具体配置过程,请看以下步骤。

一、路由器A的配置

路由器A作为无线信号源,默认已经连接上Internet,下面主要配置无线相关的参数。

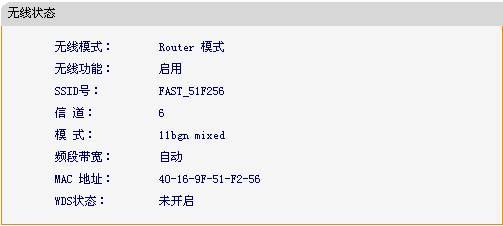

SSID:SSID即无线网络的名称,进入路由器A管理界面(默认是192.168.1.1)。点击“运行状态”,查看设备“无线状态”,记下无线网络的SSID号(本例为FAST_51F256)以及无线状态的MAC地址(本例为40-16-9F-51-F2-56),如下图所示:

fast迅捷路由管理app,falogincn设置密码手机,迅捷路由器fr40报价,迅捷路由器上不去网,falogin.cn怎么登录页面,falogin登陆页面,falogin.cn创建登录密码上网设置

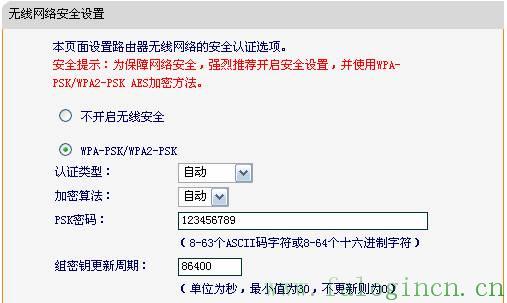

无线加密:即无线路由器A的无线加密方式,目前主流的加密方式是“WPA-PSK/WPA2-PSK”,加密算法建议选择“AES”,点击“无线设置”——“无线安全设置”,查看PSK密码(本例为:123456789),如下图所示:

fast迅捷路由管理app,falogincn设置密码手机,迅捷路由器fr40报价,迅捷路由器上不去网,falogin.cn怎么登录页面,falogin登陆页面,falogin.cn创建登录密码上网设置

二、FW150RM的配置

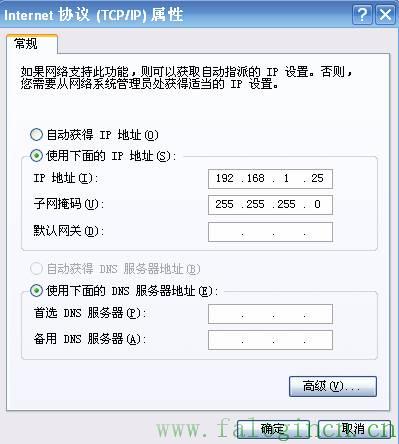

步骤1:FW150RM AP模式下默认不开启DHCP服务器,不能为电脑自动分配IP地址,所以还需要配置电脑无线网络连接的IP地址,才能登陆路由器的管理界面。将电脑无线网络连接IP地址设置为192.168.1.X(1≤X≤252),子网掩码设置为:255.255.255.0,如下图所示。设置完成之后,点击“确定”生效。FW150RM默认管理IP地址“192.168.1.253”。

fast迅捷路由管理app,falogincn设置密码手机,迅捷路由器fr40报价,迅捷路由器上不去网,falogin.cn怎么登录页面,falogin登陆页面,falogin.cn创建登录密码上网设置

注意:电脑IP地址配置方法可以参考如下链接:

http://www.fastcom.com.cn/article-detail.asp?d=58&t=0

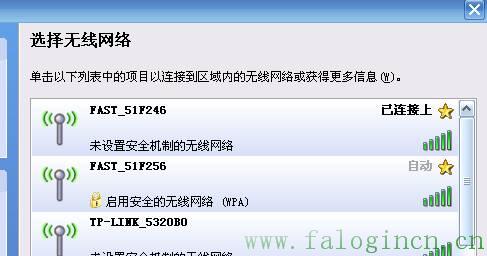

电脑有线或无线连接到FW150RM(以XP系统无线连接到FW150RM为例),FW150RM出厂默认工作在AP模式,默认SSID是:FAST_51F246 (“51F246”是 FW150RM无线MAC地址后六位),且并未设置无线安全。电脑A扫描环境中的无线网络,选中FW150RM的无线SSID,并点击“连接”,连接上之后,如下图所示。

fast迅捷路由管理app,falogincn设置密码手机,迅捷路由器fr40报价,迅捷路由器上不去网,falogin.cn怎么登录页面,falogin登陆页面,falogin.cn创建登录密码上网设置

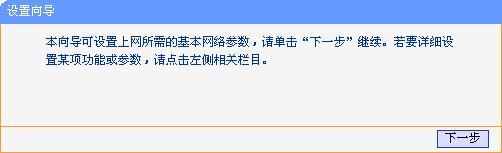

步骤2在浏览器中输入“192.168.1.253”,输入登陆帐号及密码admin/admin打开FW150RM的管理界面,自动弹出“设置向导”(也可以点击管理界面菜单“设置向导”),如下图所示。

fast迅捷路由管理app,falogincn设置密码手机,迅捷路由器fr40报价,迅捷路由器上不去网,falogin.cn怎么登录页面,falogin登陆页面,falogin.cn创建登录密码上网设置

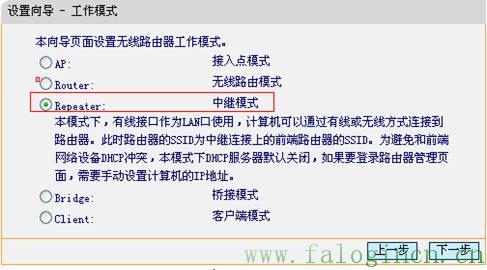

步骤3:点击“下一步”开始设置,弹出无线工作模式设置页面,如下图所示。

fast迅捷路由管理app,falogincn设置密码手机,迅捷路由器fr40报价,迅捷路由器上不去网,falogin.cn怎么登录页面,falogin登陆页面,falogin.cn创建登录密码上网设置

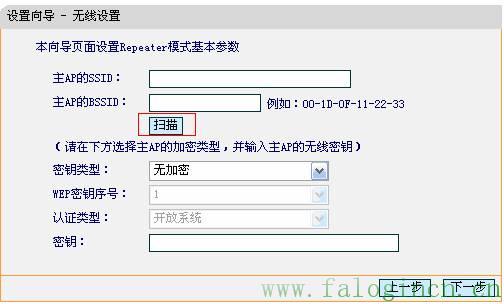

步骤4:选择“Repeater”,点击下一步,弹出无线设置页面,如下图所示。

fast迅捷路由管理app,falogincn设置密码手机,迅捷路由器fr40报价,迅捷路由器上不去网,falogin.cn怎么登录页面,falogin登陆页面,falogin.cn创建登录密码上网设置

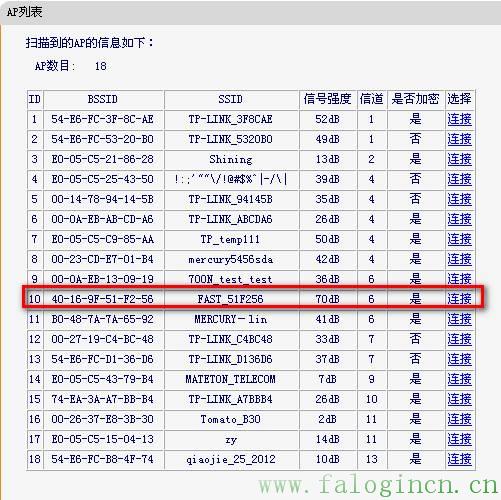

点击“扫描”按钮,扫描环境中无线网络,扫描结果如下图所示:

fast迅捷路由管理app,falogincn设置密码手机,迅捷路由器fr40报价,迅捷路由器上不去网,falogin.cn怎么登录页面,falogin登陆页面,falogin.cn创建登录密码上网设置

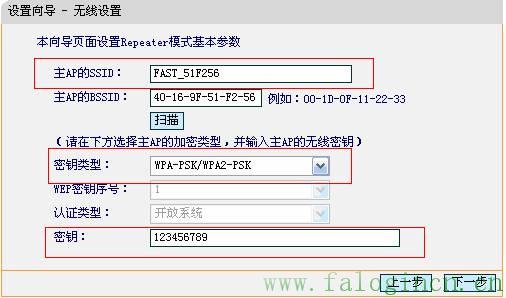

找到FW150RM的无线网络名称(SSID),如上图所示,点击“连接”并设置与FW150RM相同的加密方式和PSK密码,如下图所示。

fast迅捷路由管理app,falogincn设置密码手机,迅捷路由器fr40报价,迅捷路由器上不去网,falogin.cn怎么登录页面,falogin登陆页面,falogin.cn创建登录密码上网设置

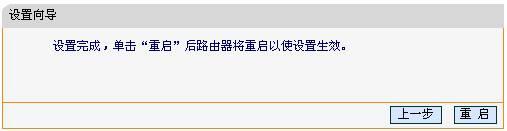

步骤5:点击“下一步”,提示设备需要重新启动,如下图所示。

fast迅捷路由管理app,falogincn设置密码手机,迅捷路由器fr40报价,迅捷路由器上不去网,falogin.cn怎么登录页面,falogin登陆页面,falogin.cn创建登录密码上网设置

点击“重启”,路由器自动重新启动,设置完成。

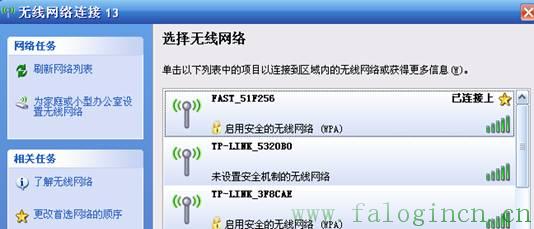

步骤6:设置完成之后,电脑的无线网络连接会自动断开,此时FW150RM是对路由器A的中继放大,电脑搜索到FW150RM的SSID是FAST_51F256,而不再是FAST_51F246。并且该网络设置了WPA-PSK/WPA2-PSK无线安全。此时需重新连接到FW150RM,连接过程中需要输入FW150RM的无线PSK密码(本例为123456789),连接上之后,如下图所示。

fast迅捷路由管理app,falogincn设置密码手机,迅捷路由器fr40报价,迅捷路由器上不去网,falogin.cn怎么登录页面,falogin登陆页面,falogin.cn创建登录密码上网设置

注意:中继成功之后,FW150RM发出的无线信号与主路由的信号SSID及加密方式是相同的,也就是说此时环境中有两个相同无线信号。不过Windows操作系统的无线配置软件搜索信号时(如上图所示是xp系统的无线配置软件),不论相同的无线信号有多少个,只会显示信号最强的那个。所以,若主路由器距离的您的电脑较远,而FW150RM距离较近(一般此种情况下,FW150RM的信号要强于前端主路由器)。此时直接连接该信号即可连接到FW150RM。

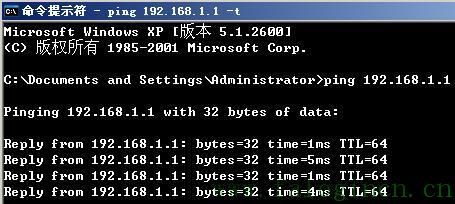

步骤7: 重新连接上FW150RM之后,在电脑上使用ping 命令检测Repeater模式下FW150RM与路由器A的连通性。电脑上ping 路由器A的管理IP地址(本例为:192.168.1.1)。

fast迅捷路由管理app,falogincn设置密码手机,迅捷路由器fr40报价,迅捷路由器上不去网,falogin.cn怎么登录页面,falogin登陆页面,falogin.cn创建登录密码上网设置

如果能ping通(如上图所示),说明中继成功。若不能ping通,请重新检查配置,特别是无线加密方式及PSK密钥是否输入正确。

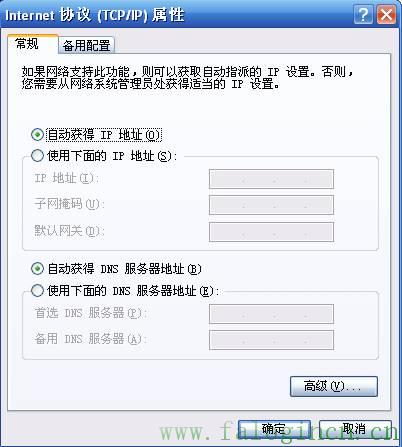

步骤7配置完成之后,请将无线网络连接IP地址重新设置成原有的配置(一般是自动获取IP地址),点击“确定”生效,才能正常连接至Internet,如下图所示:

fast迅捷路由管理app,falogincn设置密码手机,迅捷路由器fr40报价,迅捷路由器上不去网,falogin.cn怎么登录页面,falogin登陆页面,falogin.cn创建登录密码上网设置

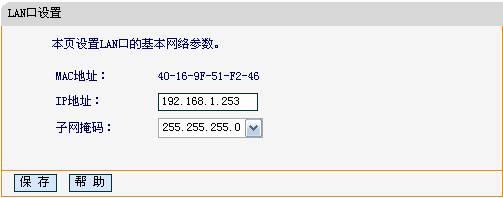

注意事项: TFW150RM默认管理IP地址“192.168.1.253”,为防止出现IP地址冲突的情况,必须将FW150RM的LAN口IP地址设置为与有线局域网中所有设备都不相同的IP地址(一般情况下不需要修改)。可以在菜单“网络参数”——“LAN口设置”,修改IP之后,点击“保存”,路由器自动重启。如下图所示。

fast迅捷路由管理app,falogincn设置密码手机,迅捷路由器fr40报价,迅捷路由器上不去网,falogin.cn怎么登录页面,falogin登陆页面,falogin.cn创建登录密码上网设置

至此FW150RM Repeater模式配置完毕,此时FW150RM是对路由器A的中继放大,所以电脑搜索到FW150RM发出无线SSID是FAST_51F256,而不再是FAST_51F246。
