企业路由器应用——PPPOE服务器配置实例
(本文适用于FR60 V2.0、FR60B V2.0)
PPPOE即PPP over Ethernet，是指在以太网中传输PPP的技术，通过PPPoE可以防范ARP欺骗，同时为客户端统一分配IP以及DNS等参数，有效避免了静动态IP方式因地址冲突或者参数设置不当导致无法访问外网的问题，还可以结合Radius服务器对客户进行认证、授权以及计费，目前国内ISP多采用PPPoE作为接入认证方式。
FR60、FR60B内置PPPoE服务器，下面以一个实例来展示FR60B的解决方案和配置过程。
需求介绍
某小区100M光纤接入，宽带用户有100家，宽带服务商需要用户通过PPPOE拨号的方式，来拨自己搭建的PPPOE服务器，从而通过自己所接入的光纤线路进行上网。本文将通过一个实例来展示FR60B的PPPOE服务器配置过程。
小区宽带服务商自己上网所用到的IP地址：192.168.1.10-192.168.1.20。小区宽带服务商建立的视频服务器IP地址为：192.168.1.8。
网络规划
FR60B设置为单WAN口，接入一条100M光纤，核心交换机为FSG116，接入层交换机使用FS16，小区宽带服务商和小区宽带用户通过接入层交换机连接公网。
设置步骤
1、 PPPoE服务器全局设置：
系统服务----PPPoE服务器----全局设置，进入“全局设置”标签界面：
◆ PPPoE服务器：启用或者禁用PPPOE服务器，这里选择启用。
◆ 强制PPPoE拨号：启用该功能，只有PPPoE拨号用户以及例外IP（白名单）可以使用网络，如果禁用该功能，则所有用户都可以使用网络。这里选择启用该功能。
◆ 拨号用户互访：是否允许拨号之后的用户互相访问。建议选择禁止。
◆ 首选DNS服务器/备用DNS服务器地址：服务商提供的当地DNS地址。建议如实填写。
◆ 系统最大会话数：PPPoE可同时在线的的最大用户数。建议填写30。
◆ 最大未应答LCP包数：PPPoE拨号成功之后，服务器会发送LCP数据包检测线路是否正常，如果超过设置的最大未应答数据包数，服务器即认为PPPoE线路断开连接。建议填写10。
◆ 空闲断线时间：如果在填写的时间范围内没有进行上网操作，路由器即认为客户端PPPoE断开连接。建议填写30。
◆ 认证方式：分为本地认证和远程认证。建议选择本地认证。
本地认证：通过本地服务器（即路由器）进行认证，需要选择本地认证想要支持的认证方式。远程认证：通过远程Radius服务器进行认证授权计费，需要填写Radius服务器地址和认证服务器提供的与共享密钥。
◆ 本地认证：本地认证所支持的认证方式。建议全部勾选。
◆ Radius服务器地址：远程Radius服务器的IP地址。
◆ 预共享密钥：远程Radius服务器提供的预共享密钥。
2、 设置例外IP：
系统服务----PPPOE服务器----例外IP管理，进入“例外IP管理”标签界面：
◆ IP地址范围：填写不需要通过拨号就可以访问网络的用户IP地址范围。按照需求，此处填写192.168.1.8-192.168.1.8，以及192.168.1.10-192.168.1.20。
◆ 备注：对所填写的IP地址范围进行说明，可选。此处对192.168.1.8-192.168.1.8的备注为视频服务器IP，对192.168.1.10-192.168.1.20的备注为小区宽带服务商IP。

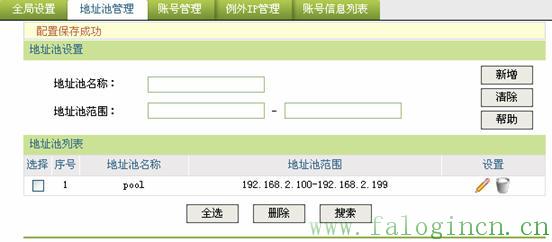

3、 设置PPPOE地址池：
系统服务----PPPOE服务器----地址池管理，进入“地址池管理”标签界面：
◆ 地址池名称：分配给PPPoE拨号用户的地址池名称。此处填写pool。
◆ 地址池范围：PPPoE拨号用户所使用的地址范围。此处填写192.168.2.100-192.168.2.199。
注：PPPoE地址池范围不能够和路由器的LAN口在同一网段。
4、 添加账号：
系统服务----PPPOE服务器----账号管理，进入“账号管理”标签界面：
◆ 账号：用户拨号所使用的账号，可以自定义。此处填写fast@163.gd。
◆ 密码：用户拨号所使用的密码，可以自定义。此处填写123。
◆ 地址分配方式：分为动态分配和静态分配。建议选择动态分配方式。
动态分配：用户动态获取地址池中的地址，每次获取到的地址都不相同。
静态分配：用户每次获取到的都是用户指定的同一个IP地址，需要用户自己填写分配给用户的静态IP地址。
◆ 地址池：分配给用户的地址范围。此处选择地址池管理中建立的地址池pool。
◆ 最大会话数：该账号同时允许接入的最大用户数。建议填写1，即该账号只能给一个用户进行拨号。
◆ 账号到期时间：该账号到期的时间，建议默认值。
◆ 备注：可选，对该账号进行说明。
◆ 启用/禁用规则：启用禁用该账号设置。选择启用。
◆ 启用高级账号设置：开启或者关闭高级账号设置。建议勾选。
◆ MAC绑定方式：分为不绑定、动态绑定、静态绑定。建议选择动态绑定。
不绑定：不对用户拨号使用的MAC地址和该账号进行绑定。
动态绑定：将该账号和用户第一次拨号所使用的MAC地址进行绑定。
静态绑定：将该账号与用户所填写的MAC地址进行绑定。需要用户自己填写MAC地址。
◆ 定时断线设置：用户拨号之后，超过所设置的时间范围，PPPoE会自动断开连接，建议保持默认的48小时。
